Função

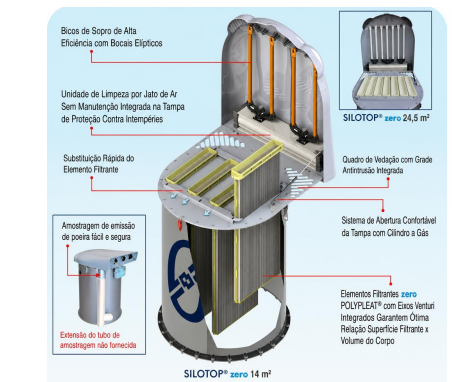

A poeira separada do fluxo de ar por elementos especiais do filtro em
POLYPLEAT, cai de volta ao silo depois que um sistema de ar automático
integrado remove do elemento filtrante.
Características
•Emissão de poeira < 1mg/Nm3
•Corpo compacto de 800 mm (30”) em Aço inoxidável com flange inferior
•14 m2 de superfície filtrante
•Altura de manutenção = 1.100 mm (3.6 pés)
•Alta eficiência de filtração devido aos elementos filtrantes em POLYPEAT
ABSOLUTE EPA-CLASS
•Unidade de limpeza com jato de ar sem manutenção, integrada na tampa
•Tampa de proteção com fecho rápido bloqueável
•Não é necessária nenhuma ferramenta para remoção dos elementos filtrantes

– Emissão de poeira < 1 mg/Nm³devido ao meio filtrante certificada EN ISO 16890-1:2016, Grupo ISSO ePM2,565%
– Desempenho do fluxo de ar aumentado em 30%
– Aço inoxidável compacto de 800 mm (30 pol) de diâmetro Corpo com flange inferior
– Unidade de limpeza de jato de ar sem manutenção integrada em cobertura de proteção contra o clima.
– Altura de manutenção = 1.100 mm (3,6 pés)
– Durabilidade estendida devido ao meio filtrante elementos POLIPLEADOS®
– Cobertura segura contra intempéries, com trava rápida

Benefícios
•Baixo consumo de ar
•Projetado para suportar pico de fluxo de 1,600 Nm3
/h
•Design compacto
•Perfeitamente acessível
•Recolocação completa do meio filtrante por uma
única pessoa em poucos minutos
•Completamente intercambiável com o SILOTOP R03
Opções
•24.5 m2 de superfície filtrante
•Anel inferior para silo
•Medidor de pressão diferencial eletrônico
multifuncional
•Proteção de inverno para válvulas solenóides

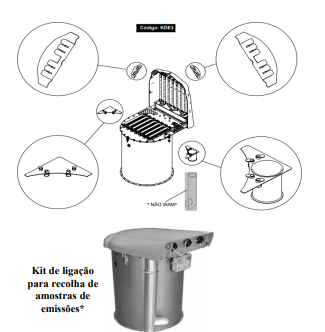

•Kit de amostragem de emissão

Anel Inferior

É utilizado para ligar os filtros a tremonhas, silos e células. O anel é soldado no silo, na tremonha ou na célula e,
de seguida, aparafusado ao filtro.
Acabamento – Revestido a pó Fe RAL 7001 (branco prateado) – Aço inoxidável AISI 30

Requisitos elétricos
Requisitos pneumáticos Temperatura de funcionamento…….-20 °C a 80
°C (funcionamento normal); 100 °C (temperatura máxima)
Tensão………………………………………24 ± 10% V (CA-CC) => 260 ± 10%
V (CA-CC) Frequência………………………………..0 Hz (DC) => 60Hz
Tensão e frequência de saída………24±10% (DC) controlado por μP para
o funcionamento das bobinas a 24 V CA ou CC
Potência máx. de CA ………………….30 VA
Potência máx. de CC ………………….30 W
Para obter mais instruções, consulte Instalação, Operação e Manutenção.

Requisitos pneumáticos
O funcionamento do colector de pó requer a ligação a uma fonte
principal pneumática. O ar comprimido deve ser:
1) Limpo: sem resíduos que possam danificar as válvulas solenóides;
2) Desumidificado: O tanque de ar é fornecido com uma torneira de
drenagem de condensado.
Recomenda-se, no entanto, a instalação de um separador de
condensados. Pressão à entrada do reservatório (Nota: Recomenda-se a
utilização de um regulador de pressão para assegurar um valor de
pressão constante de, no máximo, 4 bar no interior do reservatório). –
Mínimo 4 bar – Máximo 6 bar.
Os filtros são fornecidos com um acoplamento de liberação rápida para
tubo de 12 mm na entrada de ar. Para obter mais instruções, consulte
Instalação, Operação e Manutenção
